P602-R1TN-012-012-08
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
Описание
маркер
Область применения
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
Материалы
Изолятор:
Полиэстер, UL94V-0
Контакт:
Клемма：Медный сплав.
Покрытие:（гальванизация）Золото над никелем Все
Основные технические характеристики
Продукт должен соответствовать требованиям к конструкции, структуре и размерам, указанным в чертежах продукта.
Максимально допустимое напряжение: 250 В постоянного/переменного тока.
Рабочая среда и температура: от -40 °C до +105 °C.
Электрические характеристики
| Контактное сопротивление | Метод испытания в соответствии с EIA-364-24B. | Контактное сопротивление | 1. До испытания: не превышает 10 мОм
2. После испытания: отклонение не превышает 10 мОм |
| Сопротивление изоляции | 1. Метод испытания в соответствии с EIA-364-21
2. Приложите напряжение 500 В постоянного тока между соседними клеммами; начальное сопротивление должно быть ≥100 МОм, а через 1 минуту — ≥1000 МОм. |
Сопротивление изоляции | 1000 МОм МИН |
| Выдерживаемое напряжение | 1. Метод испытания в соответствии с EIA-364-20
2. При воздействии напряжения тока 500 В и максимальном токе утечки 1 мА в течение одной минуты не должно произойти короткого замыкания. |
Внешний вид | Отсутствие повреждений или деформаций |
| Выдерживаемое напряжение | 500 В (переменное) |
Механические характеристики
| Удерживающая сила | 1. Метод испытания в соответствии с EIA-364-29
2. Скорость вставки/извлечения: 25 ±3 мм/минута |
Удерживающая сила | 0,6 кгс МИН/ПИН |
Теплостойкость
| Постоянная температура и влажность | 1. Метод испытания в соответствии с EIA-364-31
2. После 96-часового испытания при температуре 40 ± 2 °C и относительной влажности 90–95 % продукт был высушен при комнатной температуре. |
Внешний вид | Без повреждений и деформаций |
| Контактное сопротивление | 30 мОм МАКС | ||
| Сопротивление изоляции | 100 МОм МИН. | ||
| Выдерживаемое напряжение | 500 В (постоянный ток) | ||
| Термостойкость | Продукт помещается в камеру для испытания на старение при температуре 260±5°C на 10±0,5 секунд | Внешний вид | Без повреждений и деформаций |
| Температурный режим эксплуатации | 1. Метод испытания в соответствии с EIA-364-17
2. Данный продукт был помещен в среду с температурой +105 °C ± 2 °C на 250 часов. |
Внешний вид
|
Без повреждений и деформаций |
| Сопротивление контакта | 30 мОм МАКС | ||
| Стойкость к низким температурам | 1. Метод испытания в соответствии с EIA-364-59.
2. Продукт испытывался в течение 96 часов при температуре -60 ± 3 °C. |
Внешний вид
|
Без повреждений и деформаций.
|
| Контактное сопротивление | 30 мОм MAX |
Другие
| Паяемость | 1. Метод испытания в соответствии с EIA-364-52
2. Контакты изделия погружают в паяльную ванну с температурой 260 ± 5 °C на 3–5 секунд. |
Паяемость наконечника контакта | Покрытие припоем ≥95% |
| Солевой спрей
|
1. Метод испытания в соответствии с EIA-364-26
2. После 24 часов распыления при 35 °C с концентрацией 5% раствора соли продукт промывают водой комнатной температуры и сушат при комнатной температуре. |
Внешний вид | Без окисления и деформации |
| Контактное сопротивление | 20 мОм МАКС |
связаться с нами
Сопутствующие популярные продукты
P821-SGN-020-025-020-04
Серия двухрядных штыревых разъемов 1,0 мм представляет собой высокоплотный прецизионный разъем, разработанный для синхронной передачи нескольких сигналов внутри электронных устройств. Благодаря стандартному шагу 1,0 мм и двухрядному параллельному расположению он обеспечивает почти двойную плотность контактов в ограниченном пространстве, что идеально соответствует требованиям к высокоплотной сборке миниатюрного оборудования.
P501-SGN-040-023-10
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
F101-KGN-D036-03-WH
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.
F281A-SGN-D023-16-P2
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.
F101-SKGN-D030-08
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.
F201-SGP-D030-22-KNV
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.
B254-M6GC-D075-2X06-RC
Настоящий стандарт применяется к соединителям типа КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКАR. Содержание включает: спецификации материалов, параметры продукции и электрические характеристики, механические свойства, экологические характеристики и методы испытаний.
F294-SGN-D030-12
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.
P605-KGN-030-053-06-SP
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
F295-SEDN-D030-14
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.
P606B-R2TN-040-025-10
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
F294-MGN-D065-08-PRC
Гнездовой разъем 2.54 мм представляет собой электронный разъем, который в основном используется для соединения между печатной платой и монтажной платой-накопителем, а также между печатной платой и оборудованием. Его название связано с тем, что расстояние между штифтами составляет 2,54 мм. Гнездовой разъем 2.54 мм обладает такими характеристиками, как надежный контакт, простота установки и быстрое техническое обслуживание, и широко используется в различном электронном оборудовании и печатных платах.

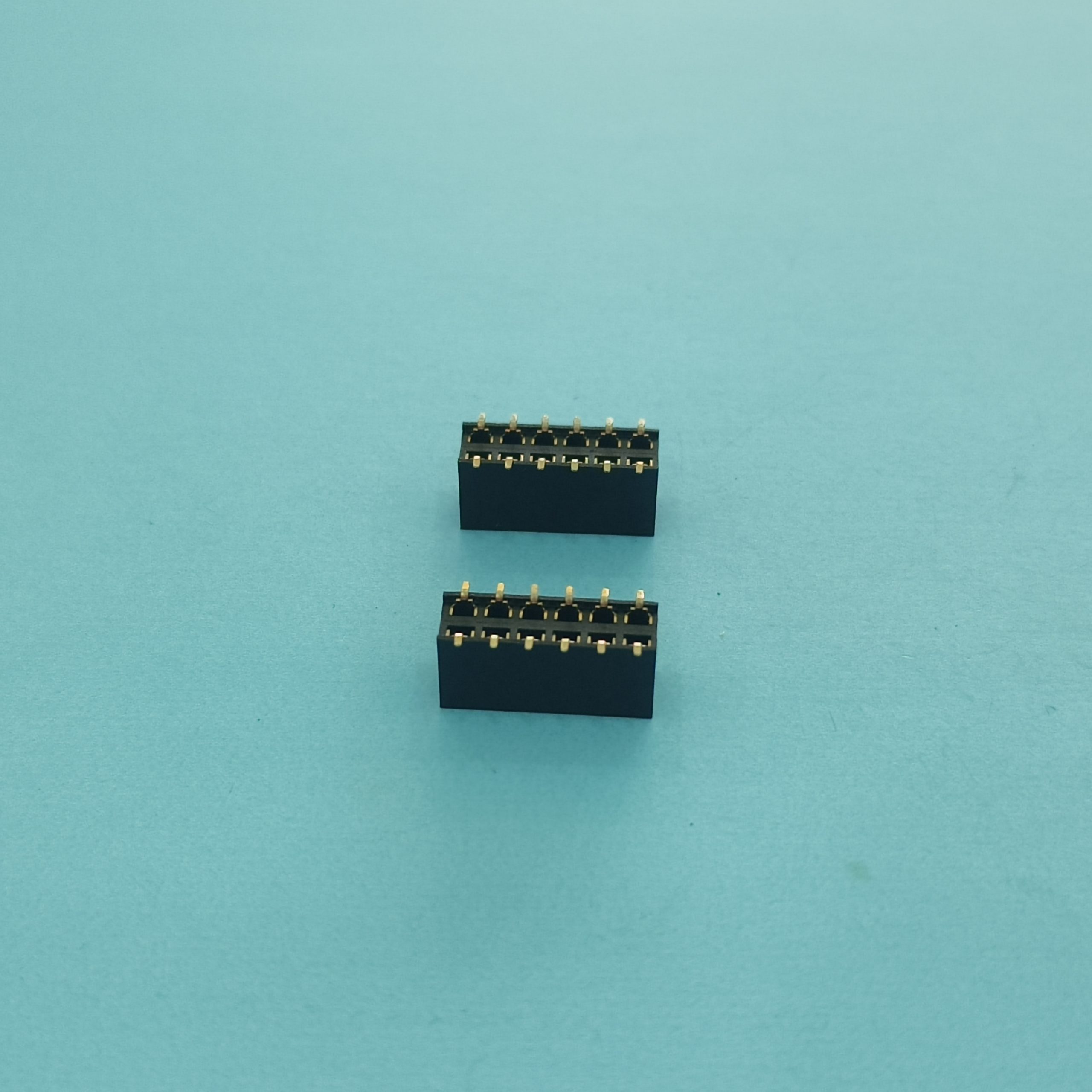

F202-MGN-D066-12-PRC
