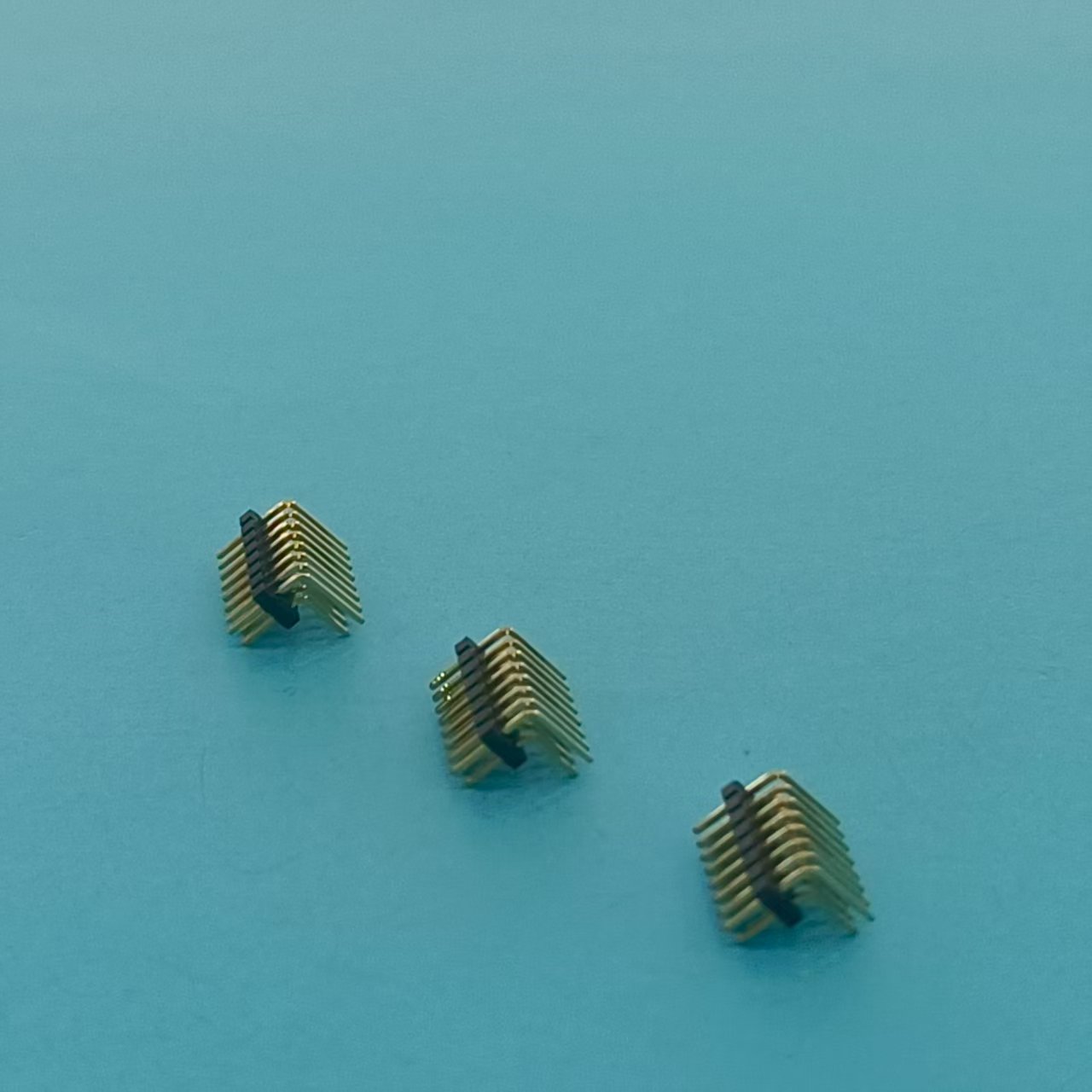

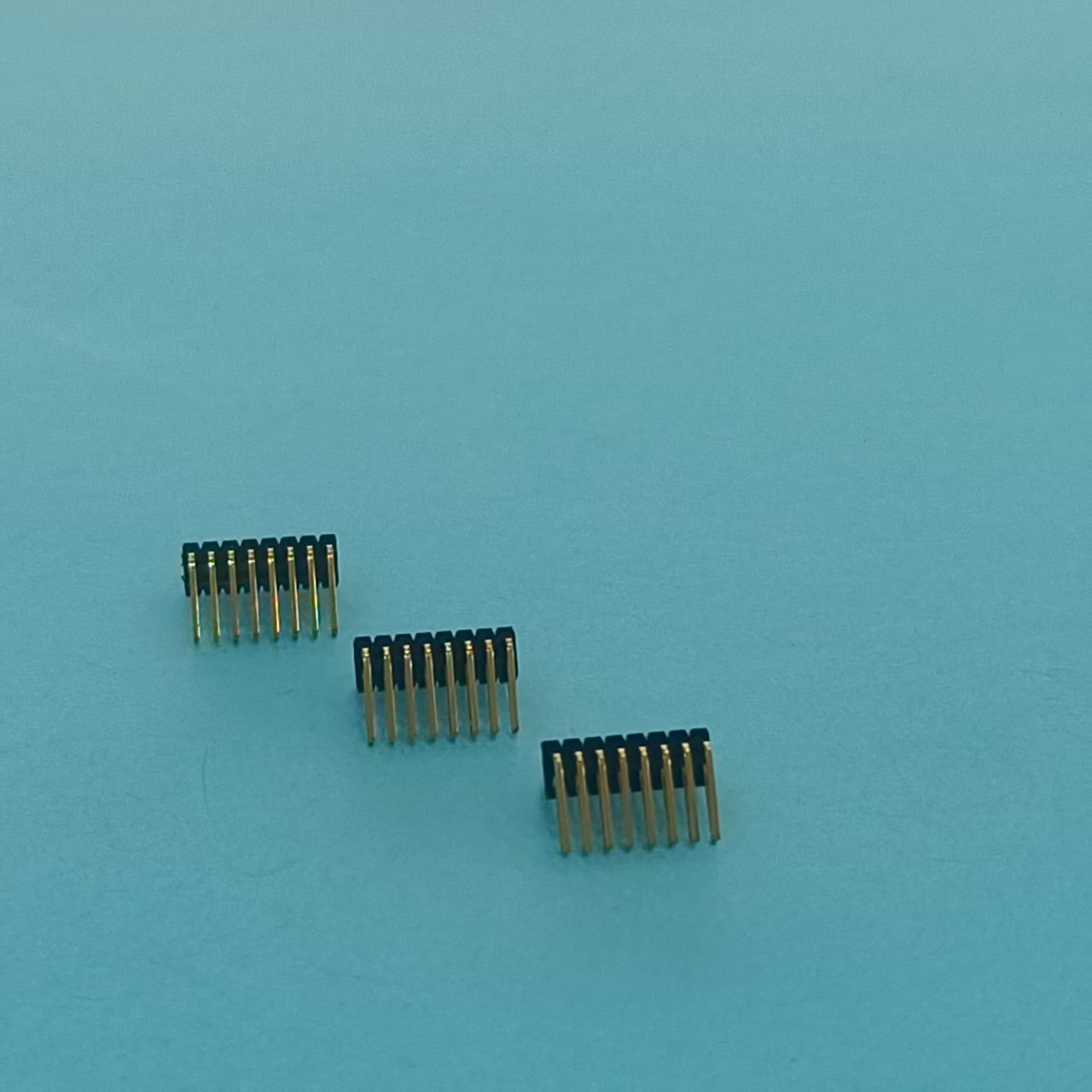

P605-R2GN-030-023-16
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
Описание
маркер
Область применения
Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.
Материалы
Изолятор:
Полиэстер, UL94V-0
Контакт:
Клемма：Медный сплав.
Покрытие:（гальванизация）Золото над никелем Все
Основные технические характеристики
Продукт должен соответствовать требованиям к конструкции, структуре и размерам, указанным в чертежах продукта.
Максимально допустимое напряжение: 250 В постоянного/переменного тока.
Рабочая среда и температура: от -40 °C до +105 °C.
Электрические характеристики
| Контактное сопротивление | Метод испытания в соответствии с EIA-364-24B. | Контактное сопротивление | 1. До испытания: не превышает 10 мОм
2. После испытания: отклонение не превышает 10 мОм |
| Сопротивление изоляции | 1. Метод испытания в соответствии с EIA-364-21
2. Приложите напряжение 500 В постоянного тока между соседними клеммами; начальное сопротивление должно быть ≥100 МОм, а через 1 минуту — ≥1000 МОм. |
Сопротивление изоляции | 1000 МОм МИН |
| Выдерживаемое напряжение | 1. Метод испытания в соответствии с EIA-364-20
2. При воздействии напряжения тока 500 В и максимальном токе утечки 1 мА в течение одной минуты не должно произойти короткого замыкания. |
Внешний вид | Отсутствие повреждений или деформаций |
| Выдерживаемое напряжение | 500 В (переменное) |
Механические характеристики
| Удерживающая сила | 1. Метод испытания в соответствии с EIA-364-29
2. Скорость вставки/извлечения: 25 ±3 мм/минута |
Удерживающая сила | 0,6 кгс МИН/ПИН |
Теплостойкость
| Постоянная температура и влажность | 1. Метод испытания в соответствии с EIA-364-31
2. После 96-часового испытания при температуре 40 ± 2 °C и относительной влажности 90–95 % продукт был высушен при комнатной температуре. |
Внешний вид | Без повреждений и деформаций |
| Контактное сопротивление | 30 мОм МАКС | ||
| Сопротивление изоляции | 100 МОм МИН. | ||
| Выдерживаемое напряжение | 500 В (постоянный ток) | ||
| Термостойкость | Продукт помещается в камеру для испытания на старение при температуре 260±5°C на 10±0,5 секунд | Внешний вид | Без повреждений и деформаций |
| Температурный режим эксплуатации | 1. Метод испытания в соответствии с EIA-364-17
2. Данный продукт был помещен в среду с температурой +105 °C ± 2 °C на 250 часов. |
Внешний вид
|
Без повреждений и деформаций |
| Сопротивление контакта | 30 мОм МАКС | ||
| Стойкость к низким температурам | 1. Метод испытания в соответствии с EIA-364-59.
2. Продукт испытывался в течение 96 часов при температуре -60 ± 3 °C. |
Внешний вид
|
Без повреждений и деформаций.
|
| Контактное сопротивление | 30 мОм MAX |
Другие
| Паяемость | 1. Метод испытания в соответствии с EIA-364-52
2. Контакты изделия погружают в паяльную ванну с температурой 260 ± 5 °C на 3–5 секунд. |
Паяемость наконечника контакта | Покрытие припоем ≥95% |
| Солевой спрей
|
1. Метод испытания в соответствии с EIA-364-26
2. После 24 часов распыления при 35 °C с концентрацией 5% раствора соли продукт промывают водой комнатной температуры и сушат при комнатной температуре. |
Внешний вид | Без окисления и деформации |
| Контактное сопротивление | 20 мОм МАКС |
