P821-SGN-020-025-020-04

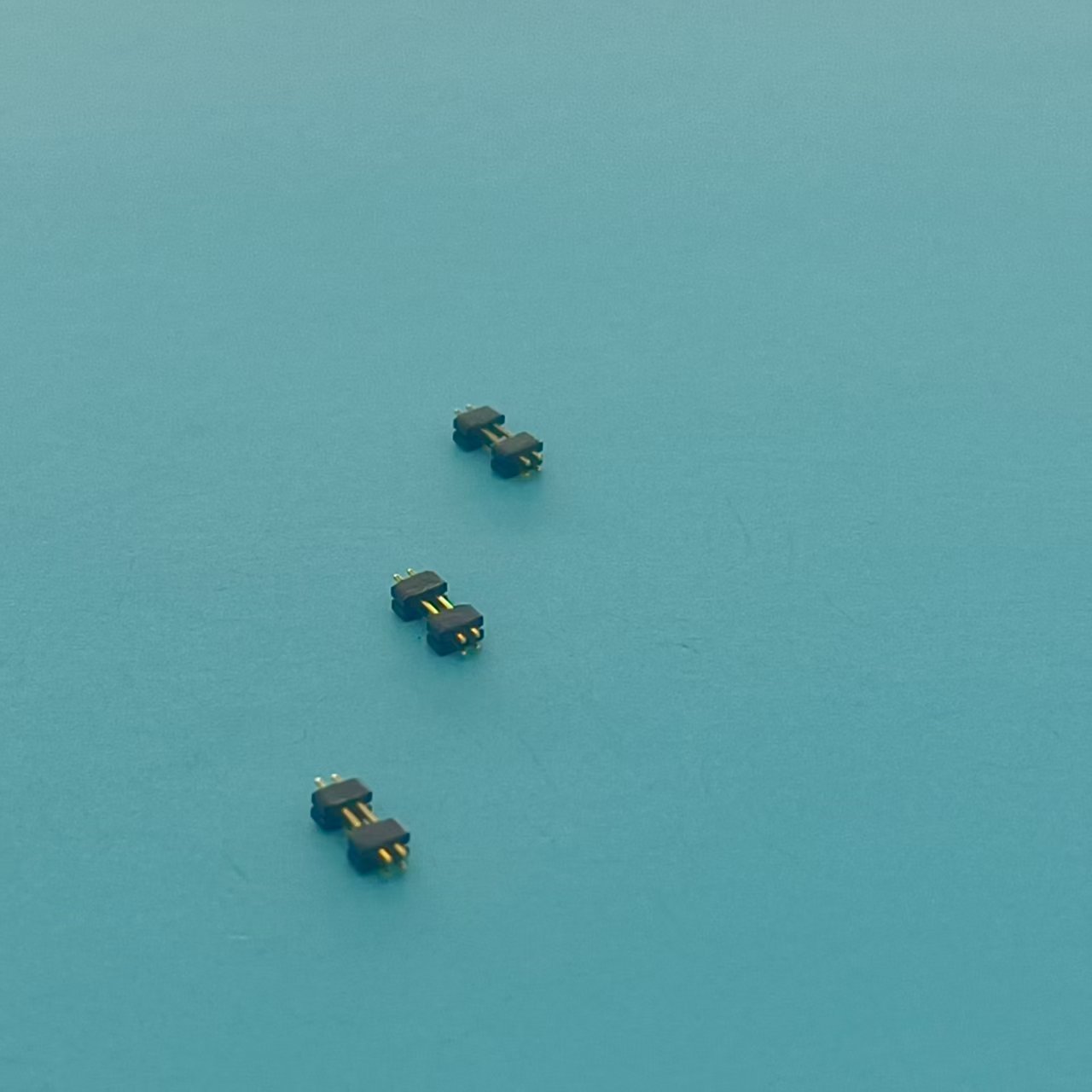

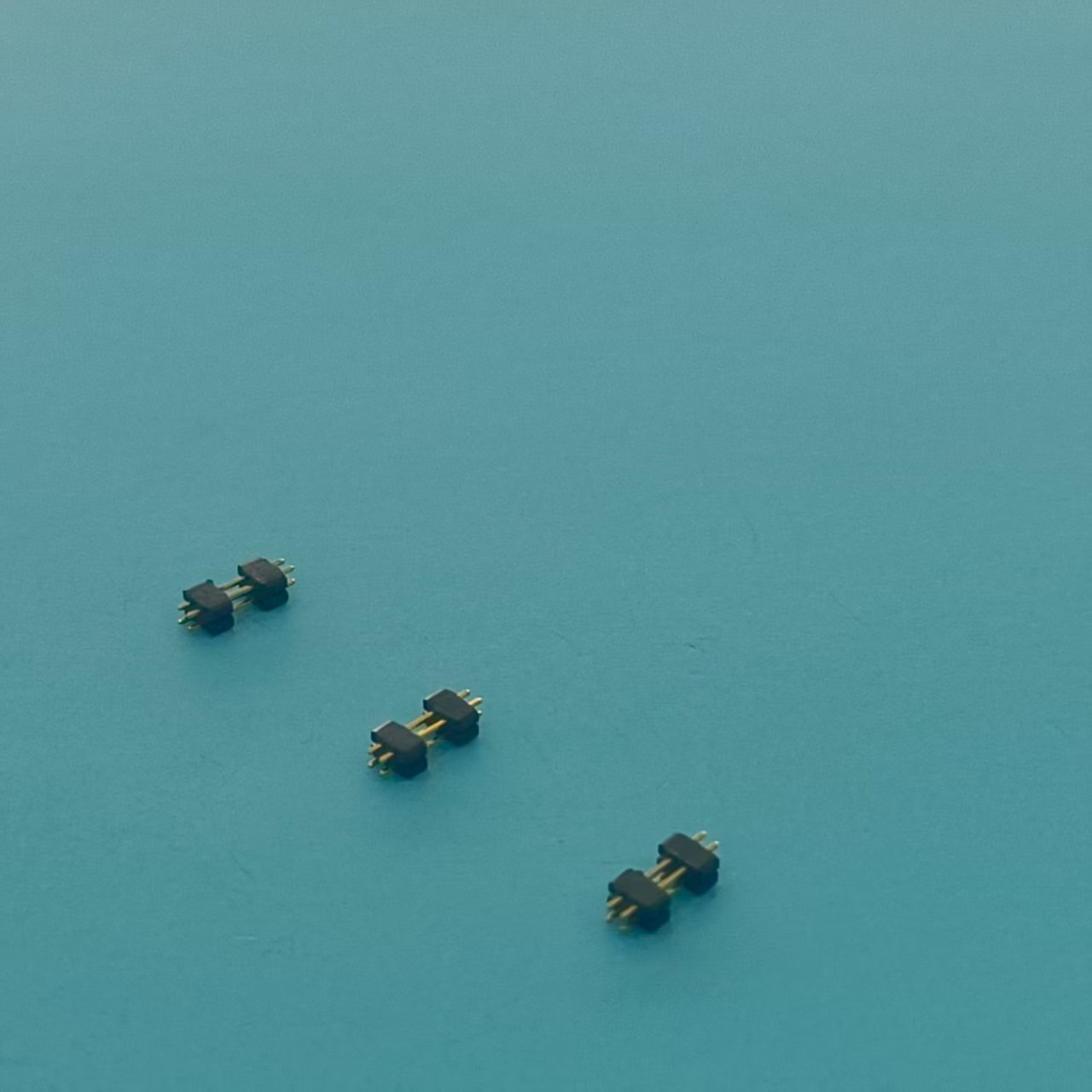

Серия двухрядных штыревых разъемов 1,0 мм представляет собой высокоплотный прецизионный разъем, разработанный для синхронной передачи нескольких сигналов внутри электронных устройств. Благодаря стандартному шагу 1,0 мм и двухрядному параллельному расположению он обеспечивает почти двойную плотность контактов в ограниченном пространстве, что идеально соответствует требованиям к высокоплотной сборке миниатюрного оборудования.
Описание
маркер
Описание продукта
Серия двухрядных штыревых разъемов 1,0 мм представляет собой высокоплотный прецизионный разъем, разработанный для синхронной передачи нескольких сигналов внутри электронных устройств. Благодаря стандартному шагу 1,0 мм и двухрядному параллельному расположению он обеспечивает почти двойную плотность контактов в ограниченном пространстве, что идеально соответствует требованиям к высокоплотной сборке миниатюрного оборудования. Контакты изготовлены из высокочистой фосфорной бронзы с покрытием из золота или олова. Это обеспечивает отличную электропроводность наряду с высокой стойкостью к окислению и коррозии, а также гарантированный срок службы более 5000 циклов вставки/извлечения. Это гарантирует долгосрочную стабильную передачу сигнала и питания.
Дизайн продукта
Конструкция серии включает в себя позиционирующие зажимы, предотвращающие неправильную установку, чтобы точно исключить риск обратной установки. Усиленные основания контактов повышают сопротивление изгибу, а совместимость с автоматизированными процессами поверхностного монтажа и монтажа в сквозные отверстия эффективно повышает эффективность производства. Поддерживая гибкую настройку от 2 до 80 контактов, с номинальным током 1,0 А/контакт и номинальным напряжением 250 В, он работает в диапазоне температур от -40 °C до +105 °C, уверенно удовлетворяя требованиям сложных сред в промышленном управлении и бытовой электронике.
Сценарии применения
Широко используется в материнских платах смартфонов, промышленных модулях управления, медицинских диагностических приборах, автомобильных электронных блоках и устройствах шлюзов Интернета вещей. Точно соединяется с двухрядными гнездовыми разъемами с шагом 1,0 мм, что позволяет одновременно подключать несколько групп сигналов и источников питания. Высокая степень интеграции, надежность и адаптируемость делают его предпочтительным решением для сценариев подключения высокой плотности в производстве электроники.
